安防视频监控系统的结构模式

安防视频监控系统的结构模式

1、数字视频网络虚拟交换/切换的结构模式

在这种结构模式中,模拟摄像机增加数字编码功能,称为网络摄像机,数字视频前端也可以是别的数字摄像机;传输网络可以是以太网、分布式数据网(DDN)、同步数字序列等:数字编码设备可采用具有存储功能的DVR或视频服务器。智能视频技术和分布存储技术的发展,使得数字视频处理、控制和存储可以在前端、传输和终端显示的任何环节实施。数字视频网络虚拟交换/切换的结构模式的系统构成。

上述几种结构模式各有优劣及适用场合,因而在设计安防视频监控系统时,应根据实际使用的需要,结合现场分布特点和设备性能,综合选择适合的结构模式,这样才能达到良好的监控效果。其中,视频监控网络化打破了布控区域和设备扩展的地域/数量界限,使整个网络系统硬件、软件资源的共享及任务和负载达到均衡,再描准智能化的目标,是安防视频监控系统发展的主要趋势。

2、简单对应的结构模式

简单对应的结构模式,就是前端的监控摄像机和终端的图像显示的监视器的简单对应。

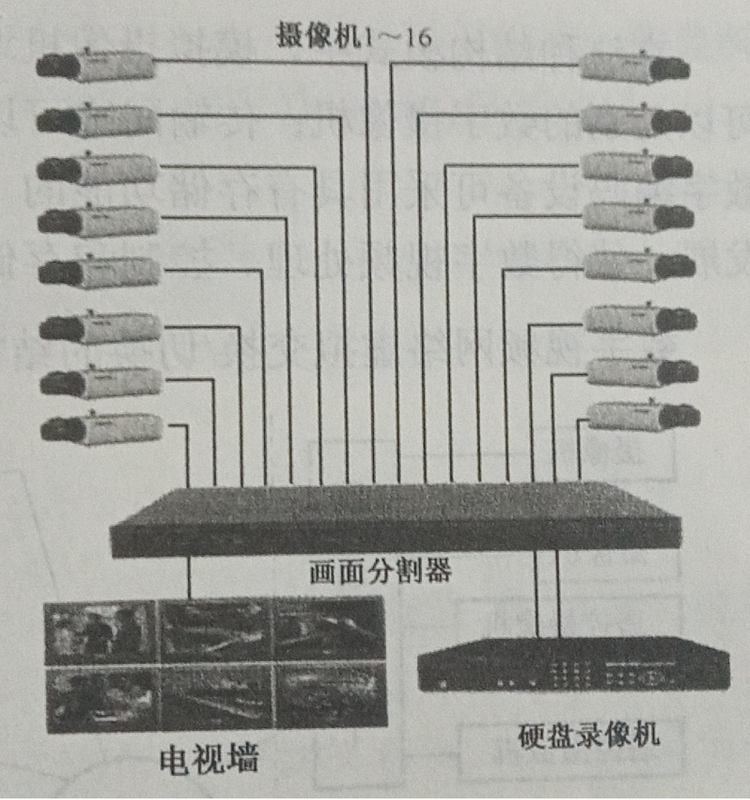

这种结构模式主要应用于监控点数较少的环境,如小型超市的监控,一般只有几个摄像机,以及摄像机控制设备,还有筒单的或者与其他设备集成的视频图像记录设备和监视器。当监控点数增加时,会使系统规模变大,但如果没有其他附加设备和要求,这类视频监控系统仍然属于简单对应的结构模式。如某上下两层总计约10000 II12的较大型超市,货架较多,总计安装了32台定点摄像机。将32台摄像机分成2组,分别接到对应的16画面分割器与合适的监视器,以及24h录像机。


显然,图中仅画了1’组16路摄像机,另116路摄像机(即第17至第32个摄像机),因与第1至第16个摄像机的结构相同,因而图中略去。一般,在实际工程中,超市还有防盗报警系统与公共广播/背景音乐系统,因这里讲的是视频监控系统的结构,故略去。
