监控系统中的传输信道

传输信道

传输信道（或传输设备）可以形象地比喻为视频监控系统的“神经网络”，没有这个“神经网络”就不能保障上下畅通。也就是说，没有这个传输信道，前端的图像与声音信息就无法传送过来，并且按所需要的控制前端的控制信号也无法传递到前端。因此，传输信道的选择和布设的好坏，是能不能保障视频监控系统正确无误地上下畅通，使系统不受或少受干扰的重要环节。

除了一些必要的电气、机械连接件和紧固件翟等项外，传输信道的分类和构成如图1-8所示。显然，不同的条件下可选择不同的传输信道的传输方式。

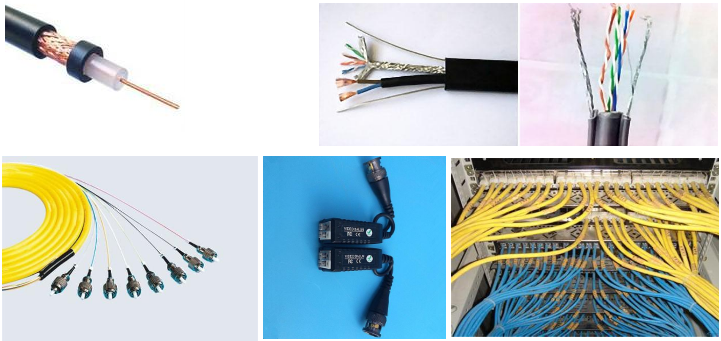

一般有两种传输方式。(1)有线传输。有线传输即闭路传输信道，如同轴视频电缆、双绞线等，它们都用基带传送方式，即视频信号以摄像机输出的原视频信号进行传输，其信号带宽上限一般在6 MHz。当传送距离1km以内时，一般都使用同轴电缆：当传送距离大于1 km以上时，为了降低传输成本，常采用双绞线平衡传送的方式，由于光纤传送的信号频带宽、容量大、损耗小，而且不受外界的电磁干扰，是一种远距离传送高质量电信号的极好媒介。在大型视频监视系统中，通常采用这种传送方式。

(2)无线传输。无线传输即不用线缆连接的传输，也称为开路传输。在某些特定情况下，如公安机关对控制对象的监视、火灾现场的观察，以及受地形地物（铁道、河流等）限制等情况，一般采用微波开路传输的方式是**的选择。．无线传输中还有红外光波传输与公用通信网络的移动传输等，从表面上看，传输部分好像只是一些简单的线路，不容易引起重视，但往往系统工程的问题多出在这一部分。因此，这部分的好坏，常会影响整个系统的质量，须引起足够的重视。
