安防监控系统的前端设备

来源:司超科技作者:小松丸网址:http://www.2008af.com

安防监控系统的前端设备

前端设备是系统信息的总源头。形象地说,前端设备是系统的“视觉”和“听觉”器官。系统的操作者可通过处理控制设备,按自己的愿望去进行设置和布防,以获取必要的影像和声音的信息。因此,前端设备的性能优劣及其布设的合理与否,对系统的质量影响很大。

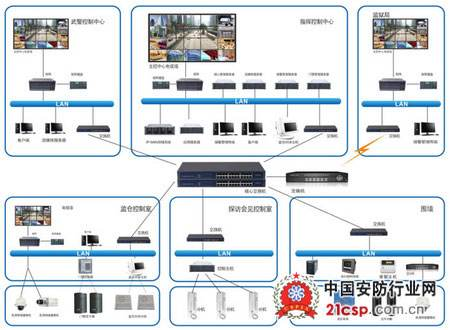

安防视频监控系统的前端设备的构成如图所示。


由前面的系统基本构成知,视频监控系统的前端设备作用,是获取视频与音频信息,因此前端的关键设备是监控摄像机,它主要是摄取三维光学图像(即监控中的场景),并转换为一维时序的视频电信号,然后通过传输信道送到终端设备供人们观看。所以说,摄像机是整个系统的“眼睛”,它布置在需要监视的各种场所的某一个位置上,并使其视场角能覆盖整个被监视的各个部位。有时,被监视场所面积较大,为了节省摄像机所用的数量,以及简化传输系统及控制与显示系统,在摄像机上还可加装电动的(可遥控的)可变焦距(变倍)镜头,使摄像机能观察得更远、更清楚;同时,有时还把摄像机安装在电动云台上,通过控制,可以使云台带动摄像机进行水平和垂直方向的转动,从而使摄像机能覆盖的角度、面积更大。

摄像机及镜头,通常要放在防护罩中。在室彝或其他特殊环境中,还需要采用室外全天候防护罩或其他高温、防爆、水下等特殊的防护罩。至于支撑它们的支架也有室内、室外、轻型与重型云台支架等。

由于前端设备须监控多个场景,且远离控制设备。为减少连接线缆,在稍复杂的系统中一般不用直接控制的办法,多采用数字编码控制的方式,从而使数字式的终端解码控制器成为前端设备中的又一关键。这种终端解码器所控制的设备包括云台(左/右、上/下运动),镜头c光蓉大川、、变焦距远/近、聚焦长/短,,防护罩(雨刷除尘开朕、除霜开,关,,摄像机电源(开/关),以及报警探测器电源(开/关)和照明灯电源(开伕)等,

监听器就是一个拾音器,实际就是一个微型话筒,根据需要可装在摄像机中或其他隐蔽的地方,其作用是拾取监控场所的声音,并通过传输信道放大送到扬声器(即喇叭)上,供人们听取或录音。

在前端设备中,还有各种各样的防盗探测器,如有主动和被动的红外探测器、双鉴探测器、震动探测器、玻璃破碎探测器以及门窗与保险柜的开关探测等。当这些探测器探测到有非法侵入者时,就发出报警。若视频监控系统兼有消防报警功能,即接有烟雾、火光和燃气探测等传感器时,也可起到消防报警的作用。
